Đồng hồ đo điện có những loại nào? Đặc điểm của đồng hồ điện

Đồng hồ đo điện là loại dụng cụ thiết bị dùng để đo lượng điện năng tiêu thụ của các thiết bị điện trong gia đình, trong các công ty doanh nghiệp. Nhờ chức năng ưu việt trên mà loại đồng hồ này càng được sử dụng phổ biến nhiều hơn.

Đồng hồ đo điện là gì?

Như đã nói ở trên đồng hồ đo điện là dụng cụ dùng để đo lường điện năng tiêu thụ của các thiết bị có năng lượng sử dụng là điện năng. Loại đồng hồ này bao gồm rất nhiều biến thể như đồng hồ vạn năng, đồng hồ điện kim và một số loại đồng hồ khác.

Ngoài chức năng đo lượng điện năng tiêu thụ loại đồng hồ này cùng để kiểm tra và xác định các thông số của dòng điện xoay chiều như điện áp tối đa, điện dung của dòng điện, tần số dòng điện và cường độ dòng điện.

Nói về đồng hồ điện kim, loại đồng hồ này đã được phát minh từ rất lâu chỉ thường dùng đo các thông số cơ bản như cường độ dòng điện hoặc hiệu điện thế của thiết bị. Các thông số sau khi đo sẽ được hiển thị thông qua bạch kim trên màn hình của đồng hồ có dạng hình cung.

Đồng hồ điện vạn năng là loại thiết bị được sử dụng thông dụng và phổ biến nhất hiện nay. Loại đồng hồ này được thiết kế và nâng cấp rất hiện đại tích hợp nhiều chức năng giúp người dùng có thể đo được nhiều thông số hơn đồng hồ điện kim. Có thể nói loại thiết bị này được tích hợp rất nhiều yếu tố của các loại đồng hồ khác trên thị trường.

Cấu tạo của đồng hồ đo điện

Đồng hồ đo điện cung cấp cho người dùng khả năng đo đạc lượng điện năng tiêu thụ một cách chính xác giúp người dùng có thể kiểm tra và điều chỉnh mức sử dụng điện năng sao cho hợp lý.

Hiện nay trên thị trường có rất nhiều các loại máy đo điện có các cấu tạo hoàn toàn khác nhau. Tao đây là cấu tạo của hai loại đồng hồ được sử dụng nhất trên thị trường hiện nay:

Cấu tạo đồng hồ đo điện kim

Đồng hồ điện kim có cấu tạo rất đơn giản bên ngoài sẽ bao gồm một kim chỉ thị các vạch cung chi độ và các vít điều chỉnh. Ngoài ra đồng hồ còn được tích hợp thêm đầu đo điện xoay chiều, đầu đo dương bán dẫn và đầu đo âm bán dẫn. Trên mặt trước của đồng hồ có các nút điều chỉnh để người dùng có thể lựa chọn các thang đo các loại thông số điện năng phù hợp với nhu cầu của mình.

Bên trong của đồng hồ có các đầu cắm output và các khối hiển thị nguồn. Ngoài ra bên trong còn được gắn thêm các hệ thống điện trở giảm nhiệt để có thể bảo vệ thiết bị đo trong quá trình làm việc, tình trạng quá nhiệt dẫn đến những hư hỏng không đáng có.

Cấu tạo đồng hồ đo điện vạn năng điện tử

Đồng hồ vạn năng điện tử là một trong những loại đồng hồ được sử dụng rộng rãi nhất hiện nay. Loại đồng hồ này có cấu tạo gồm nút điều chỉnh kết quả đo, phím nguồn, màn hình LCD hiển thị các thông số. Ngoài ra đồng hồ còn được tiếp hợp các cổng nguồn đo điện trở điện, điện áp mạch điện tử và một số thông số khác.

Công dụng của đồng hồ đo điện

Các chức năng cơ bản như đo điện trở, cường độ dòng điện và hiệu điện thế ra, hiện nay một số đồng hồ được tiếp hợp và trang bị thêm nhiều tính năng ưu việt hơn để có thể đáp ứng được nhu cầu của người sử dụng. Chức năng đầu tiên đó là kiểm tra cách kết nối của mạch điện.

Đồng hồ đo hiện nay được trang bị thêm các bộ khuếch đại có thể đo đạc được hiệu điện thế và cường độ dòng điện kể cả khi điện trở rất lớn. Chính vì vậy mà đồng hồ có thể kiểm tra được các kết nối của mạch có bị hở hay không để người dùng có thể tiến hành sửa chữa cho phù hợp.

Đồng hồ còn có thể đo độ tự cảm của tụ điện rất có ích trong việc lắp đặt và kiểm tra các mạng điện gia đình. Thứ hai đồng hồ có thể đo được các loại diode và tranzito, đây là điều mà ở các loại đồng hồ đo điện trước đó không làm được.

Ngoài ra đồng hồ còn được trang bị thêm chức năng lưu giữ tất cả các thông tin và số liệu đã được đo giúp người dùng có thể kiểm tra và kích thích các thông tin bất kể khi nào họ cần.

Cách sử dụng đồng hồ đo điện

Các loại đồng hồ đo điện hiện nay cung cấp cho người dùng rất nhiều tính năng ưu việt để người dùng có thể đo các thông số của nguồn điện một cách an toàn với độ chính xác rất cao. Sao đây là một số bước cơ bản để đo một số thông số dòng điện mà người dùng có thể tham khảo khi sử dụng đồng hồ.

Đo hiệu điện thế AC

Điện áp hay còn được gọi là hiệu điện thế có ảnh hưởng rất lớn đối với lượng điện năng tiêu thụ của các thiết bị trong gia đình. Có thể đo được hiệu điện thế của dòng điện Bạn tiến hành điều chỉnh các núm trên đồng hồ đến vị trí chữ V~. Đây là ký hiệu của hiệu điện thế của dòng điện xoay chiều. Người dùng cần tiến hành cắm các que đo trên đồng hồ ở các vị trí cổng com và VΩ.

Sau khi đã cắm các cổng dây xong trên màn hình của đồng hồ sẽ hiển thị chức năng đo là DC, đây là chức năng đo hiệu điện thế một chiều. Lúc này bạn cần tiến hành nhập vào mục select để tiến hành đổi hiệu điện thế một chiều DC thành hiệu điện thế xoay chiều AC. Cuối cùng bạn tiến hành đưa các que đo vào nguồn điện cần đo lúc này màn hình sẽ hiện lên các giá trị cần thiết về hiệu điện thế.

Lưu ý nếu kết quả đo trên màn hình đồng hồ có dấu trừ nghĩa là bạn đã cắm ngược chiều bạn cần đảo ngược chiều của dây cắm lại và tiến hành thực hiện đo lại. Trong quá trình đo bạn cần tuân thủ đúng các quy tắc chuyển đổi hiệu điện thế một chiều thành hiệu điện thế xoay chiều để giảm thiểu tối đa mức độ hư hỏng của đồng hồ.

Đo cường độ dòng điện AC

Cường độ dòng điện xoay chiều là một trong những đại lượng được quan tâm nhiều nhất trong quá trình sử dụng đất của người dân. Để có thể đo được cường độ dòng điện xoay chiều bạn cần tiến hành chọn các nút điều chỉnh đến vị trí đo cường độ dòng điện xoay chiều ở mức A~.

Cũng giống như khi đo hiệu điện thế xoay chiều khi bạn cần chuyển đổi cường độ dòng điện một chiều thành giá trị đo cường độ dòng điện xoay chiều bằng cách nhấn vào nút select. Tiếp theo bạn tiến hành cấm các cổng que đo vào vị trí của nút COM và vào vị trí của cổng A(cường độ dòng điện).

Mặc định của đơn vị đo sẽ là miliampe, nếu muốn thay đổi đơn vị đo bạn hãy tiến hành vận các phím điều chỉnh để có thể chuyển đổi qua lại giữa các đơn vị. Để các giá trị đo có thể chính xác một cách tuyệt đối bạn nên để đơn vị đo ở cổng μA.

Trong quá trình đo bạn cần chọn đúng đơn vị đo để cho ra được kết quả chính xác nhất và bạn phải gắn các que đo thật chặt vào mạch của đồng hồ để tránh hiện tượng chập chờn của mạch dẫn đến những hư hỏng không đáng có của đồng hồ. Khi đó bạn tuyệt đối không sử dụng thang đo hiệu điện thế xoay chiều để đo cường độ dòng điện xoay chiều điều này có thể làm hỏng thiết bị.

Các loại đồng hồ dùng để đo điện phổ biến nhất hiện tại

Trên thị trường hiện nay có rất nhiều cửa hàng và thương hiệu cung cấp các loại đồng hồ đo điện đa dạng về mẫu mã. Mỗi loại đồng hồ sẽ thực hiện một chức năng đo đạc khác nhau. Để có thể lựa chọn được một loại đồng hồ chất lượng là điều không dễ dàng. Sau đây là một số loại đồng hồ được sử dụng nhiều nhất trên thị trường hiện nay mà bạn có thể tham khảo.

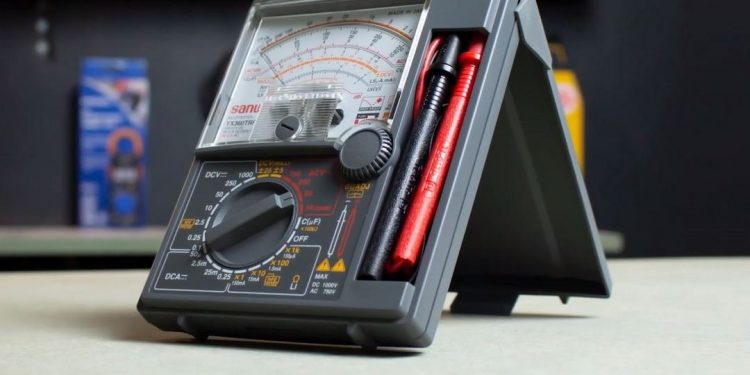

Đồng hồ Sanwa YX360TRF

Đồng hồ đo điện Sanwa YX360TRF là loại đồng hồ phổ biến được sử dụng nhiều nhất trên thị trường hiện nay. Đồng hồ có 4 chức năng chính đó là đo điện trở, đo hiệu điện thế một chiều, đo hiệu điện thế xoay chiều và cường độ dòng điện xoay chiều.

Đồng hồ đo điện có lớp vỏ được làm các loại vật liệu chống va đập rất tốt gì vậy mà nó luôn bền bỉ theo thời gian. Ngoài ra đồng hồ được tích hợp thêm cầu chì bảo vệ cho phép ngắt nguồn điện khi xảy ra những lỗi bất ngờ.

Giá thành của sản phẩm này khá mềm mại dao động chỉ khoảng 600 đến 700 nghìn tùy thuộc vào định giá của cửa hàng rất phù hợp với phân khúc tiêu dùng của người Việt Nam. Linh kiện và phụ tùng cấu tạo nên đồng hồ có thể dễ dàng và sửa chữa khi xảy ra hư hỏng. Đây quả thật là một loại đồng hồ điện mà bạn không thể bỏ qua.

Đồng hồ Kyoritsu 1009

Tiếp theo là đồng hồ Kyoritsu 1009, đây là loại đồng hồ có thiết kế rất nhỏ gọn linh hoạt. Loại đồng hồ này mang thương hiệu đến từ Nhật Bản chính vì vậy mà chất lượng của hãng sản xuất đồng hồ luôn được đánh giá rất cao.

Đồng hồ được trang bị khả năng tự động đo rất thông minh, người dùng chỉ cần thiết lập các thông số và đợi một khoảng thời gian bảng thông số giá trị đo sẽ hiện lên trên màn hình. Loại đồng hồ này có giá bán chỉ khoảng 900 nghìn đến 1 triệu đồng.

Đồng hồ Hioki 324460

Cũng giống như đồng hồ đo điện Kyoritsu 1009, đồng hồ Hioki 324460 hồ đo điện có thiết kế rất gọn nhẹ xấp xỉ gần bằng 60 g. Vật liệu làm nên đồng hồ thường là thép không gỉ được bật lên một lớp cách điện chính vì vậy mà tuổi thọ của đồng hồ rất cao.

Màn hình đó của đồng hồ là màn hình LCD với một kích thước lớn có thể hiển thị mọi thông tin đo đạc một cách chính xác và rõ nét. Đồng hồ này có thể đo hiệu điện thế lên tới 500V.

Chính vì những ưu điểm vượt trội trên mà loại đồng hồ này có giá bán hơi đắt hơn so với các loại đồng hồ trước đó xấp xỉ khoảng 200 nghìn. Nhìn chung đây cũng là một lựa chọn tương đối tốt mà người dùng có thể tham khảo.

Kết luận

Đồng hồ đo điện là một thiết bị không thể thiếu trong hầu hết các lĩnh vực đời sống hiện nay. Loại đồng hồ này cung cấp cho người sử dụng rất nhiều tính năng ưu việt, người dùng có thể đo đạt được các thông số một cách chính xác từ đó đưa ra được những sự điều chỉnh sao cho phù hợp. Hi vọng qua bài viết trên bạn có thể tìm mua cho mình một chiếc đồng hồ thật chất lượng.
